LST-1A型动测仪  仪器说明书

试用定购热线：010－81134119

仪器简介

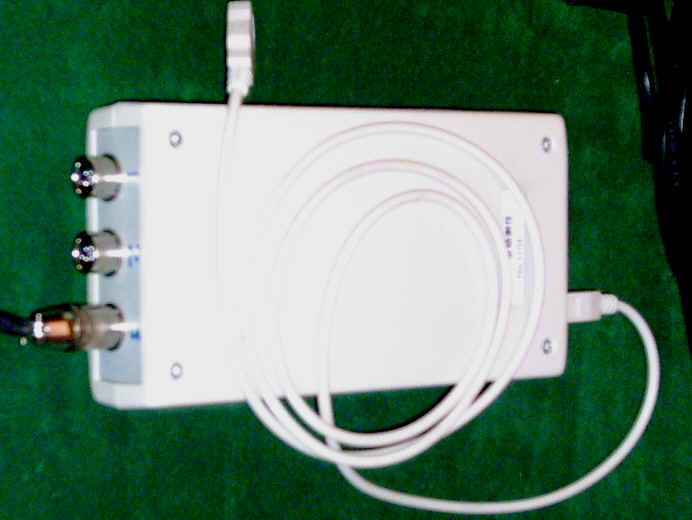

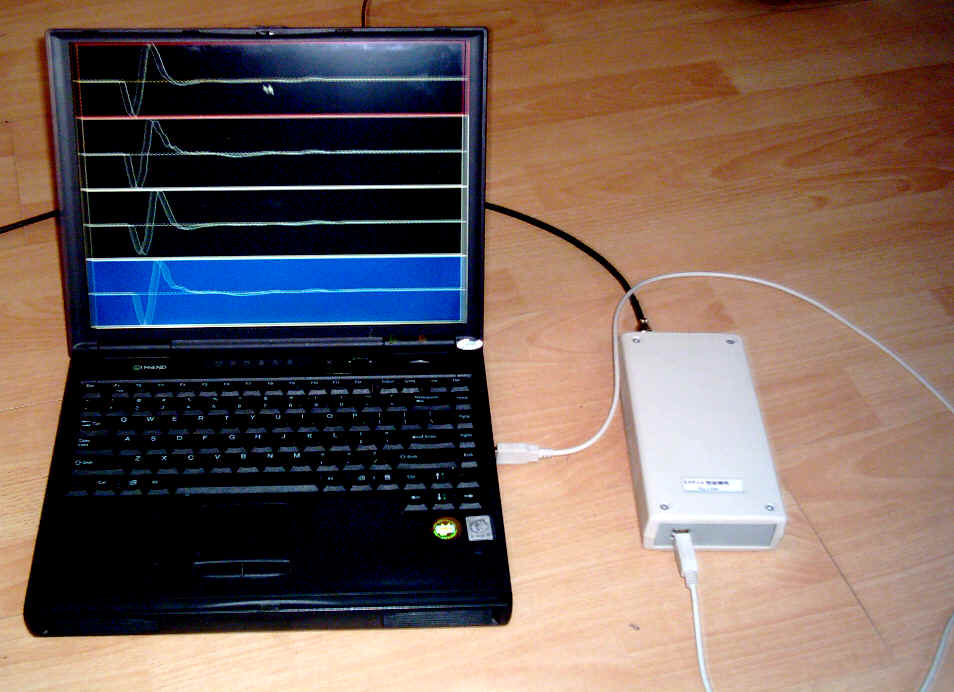

LST-1A型动测仪是我院开发的新型外置式USB接口动态数据采集设备，该仪器体积小巧，使用方便，可带电拔插，无需外接电源，配接笔记本机进行野外数据采集，非常方便，可适用于各种动态数据采集测试场合。

该产品采用美国新型低功耗/16位高速A/D转换芯片，电路设计及布线讲究，最高实用采样频率达200KHz。由于使用了自动通道扫描技术和大容量FIFO缓冲存储器，因而具有自动数据块采集能力和很高的数据传输效率，可完满地实现大数据量连续采集作业。该仪器可广泛应用于地基与基础测试领域。

仪器指标

1.  A/D分辨率： 16bit
     A/D精度：0.04%(满量程)
2.  采样频率：5μs～999μs
3.  输入通道：1～3通道可选
4.  输入电压范围：-5V~+5V
5.  模拟放大： 1、4、16、64、128倍可选
6.  输入阻抗：>100M欧姆
7.  机内时钟：6MHz
8.  产品尺寸：197mm×98mm×37mm
9.  产品重量：0.4kg
10. 供电方式：USB电缆供电

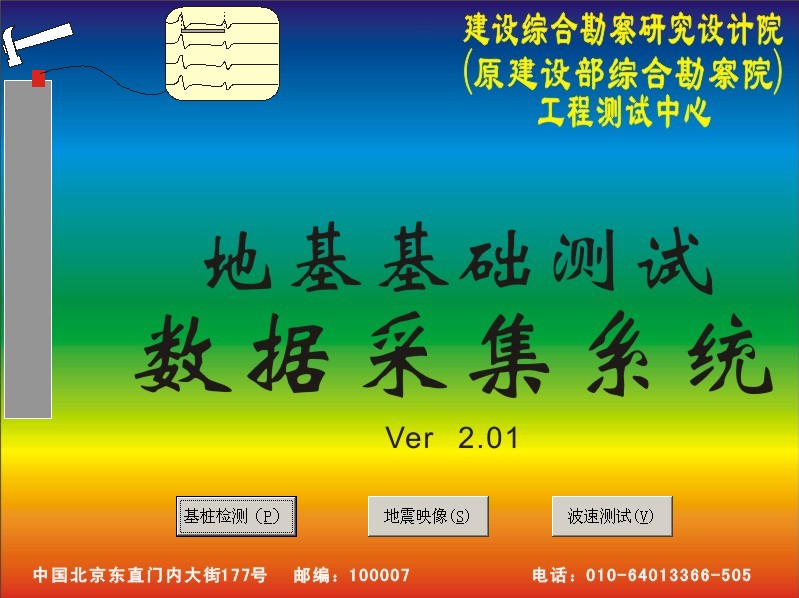

仪器界面

中国计量院标定

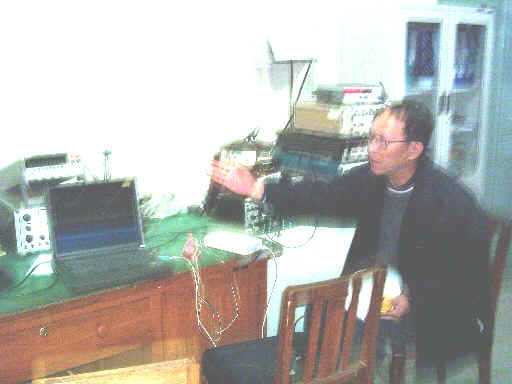

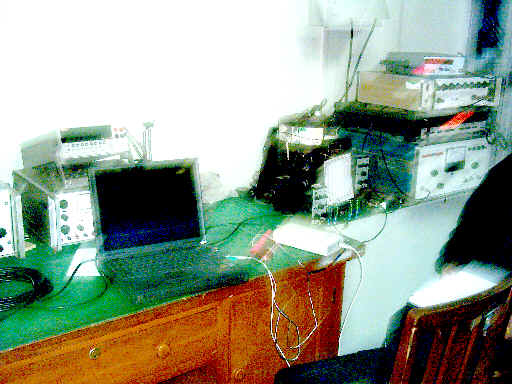

中国计量院对该仪器进行性能标定

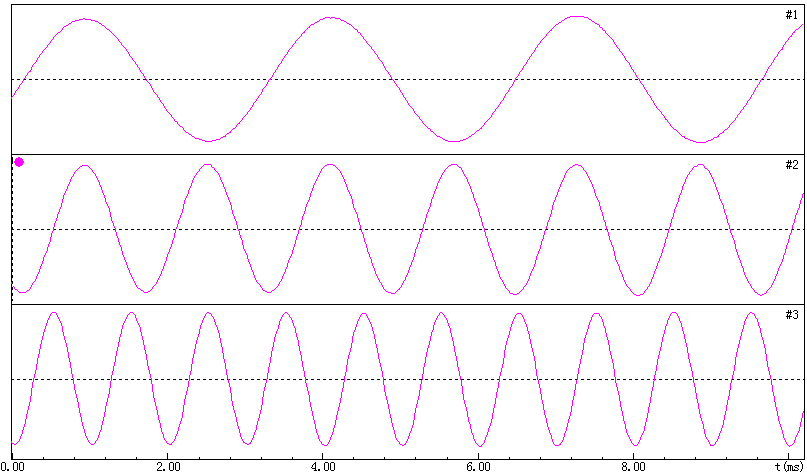

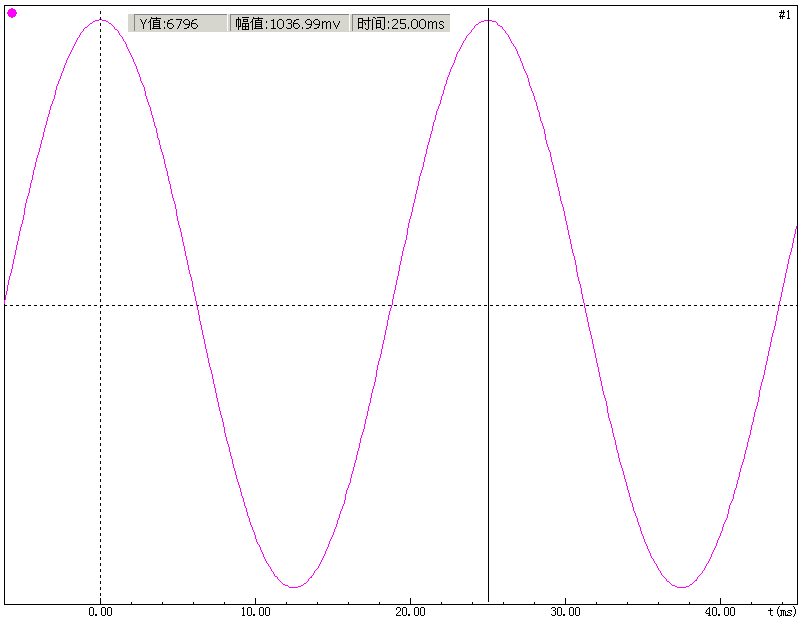

震动台系统标定（40Hz)                  频率误差为0.00％

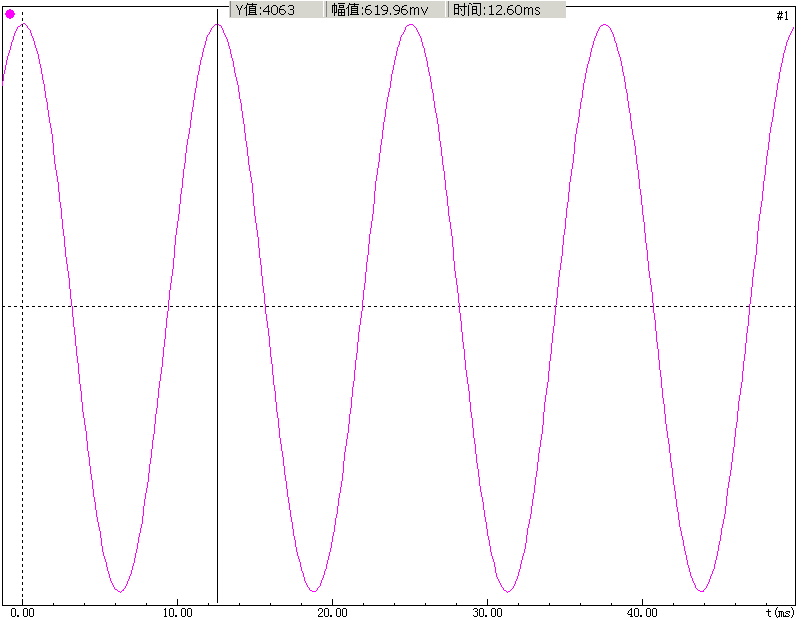

震动台系统标定（80Hz)                    频率误差为-0.79％

震动台系统标定（315Hz)                    频率误差为0.145％
震动台系统标定（630Hz)                    频率误差为-0.044％]
震动台系统标定（1000Hz)                    频率误差为0.222％]
